توضیحات دستگاه ما:

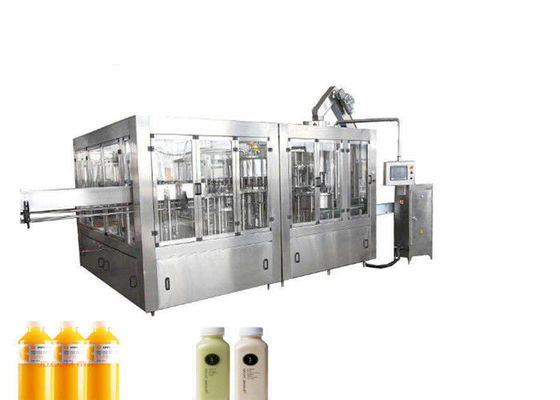

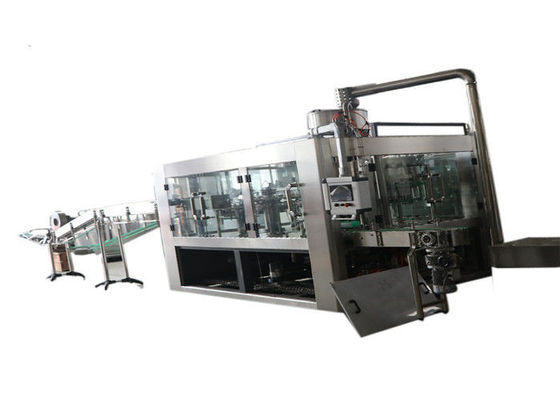

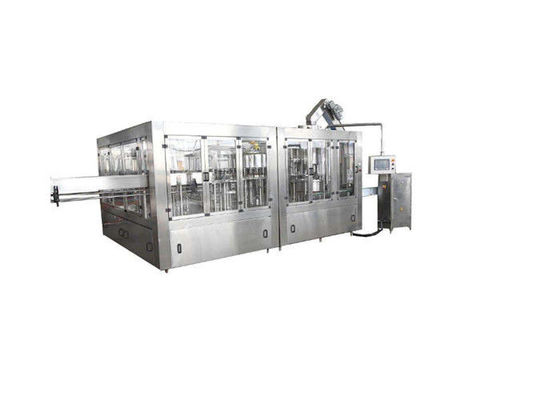

The mono-bloc machine is integrated with rinsing, filling and capping together; دستگاه تک بلوک با شستشو ، پر کردن و سرپوش گذاشتن با یکدیگر ادغام شده است. this product is used for carbonated drink packed in PET bottles; این محصول برای نوشیدنی های گازدار بسته بندی شده در بطری های PET استفاده می شود. The most advanced technology from Japan and Germany is employed in the design. پیشرفته ترین فناوری ژاپن و آلمان در طراحی بکار رفته است.

The bottle enters into the rinsing part of three-in-one machine through air conveyor. بطری از طریق نقاله هوا وارد قسمت شستشوی دستگاه سه در یک می شود. The gripper installed on the rotary disk catches bottle and turns it over 180 degrees and makes the bottleneck face ground. گیربکس نصب شده روی دیسک چرخشی بطری را جلب می کند و آن را بیش از 180 درجه می چرخاند و باعث می شود تا تنگنا رو به صورت زمین باشد. In the special rinsing area, the nozzle on the gripper sprays water to rinse bottle in wall. در قسمت مخصوص شستشو ، نازل موجود در گریپ آب را برای شستشوی بطری در دیواره اسپری می کند.

After rinsing and draining, the bottle turns over 180 degrees along the guide rail and make the bottleneck faces sky. بعد از شستشو و تخلیه ، بطری بیش از 180 درجه در امتداد راه آهن راهنما چرخانده شده و گلوگاه را به سمت آسمان می کند. Then rinsed bottle is transferred to the filling part through poking bottle star-wheel. سپس بطری قابل شستشو از طریق چرخاندن بطری ستاره چرخ به قسمت پر کننده منتقل می شود. The bottle that enters into the filler is hold by neck holding plate. بطری که وارد پرکننده می شود توسط صفحه نگهدارنده گردن نگه داشته می شود. The filling valve acted by the cam can realize up and down. دریچه پر کردن که توسط دوربین عمل می کند می تواند به بالا و پایین بیاید. It adopts pressure filling way. این روش پر کردن فشار را اتخاذ می کند. The filling valve opens and begins filling when it moves down and touches the bottleneck, the filling valve move up and leave the bottleneck when it finishes filling. شیر پرش با حرکت به پایین و لمس تنگه ، باز می شود و شیر را پر می کند ، شیر پرش به سمت بالا حرکت می کند و هنگام پر شدن ، تنگنا را رها می کنید.

The full bottle is transferred to the capping part through hold neck transition poking wheel. بطری کامل از طریق چرخ دستی فشار حرکت گردن نگه داشته می شود. The stop screwing knife holds the bottle neck, keeps bottle upright not rotating. چاقو متوقف شده ، گردن بطری را نگه می دارد ، بطری را به طور عمودی نگه می دارد که چرخش ندارد. The screw capping head keeps in revolution and autorotation. سرپوش پیچ در انقلاب و اقتدار نگه می دارد. It can finish a whole capping course including catching, pressing, screwing, discharging through the action of the cam. این می تواند یک دوره کلاهبرداری از جمله گرفتن ، فشار دادن ، پیچ زدن ، تخلیه از طریق عملکرد دوربین را به پایان برساند. The full bottle is transferred to bottle outlet conveyor to the next process through poking wheel. بطری کامل از طریق چرخ دستی به نوار نقاله خروجی بطری منتقل می شود. The whole machine is enclosed with windows, the height of enclosed window is higher than the peak of the 3 in 1 machine, in the bottom of the enclosed window has return air outlet کل دستگاه با ویندوز محصور شده است ، ارتفاع پنجره محصور از اوج دستگاه 3 در 1 بالاتر است ، در پایین پنجره محصور شده خروجی هوا بازگشت

The whole machine is controlled by PLC with touch-screen as the human-machine interface. کل دستگاه توسط PLC با صفحه لمسی به عنوان رابط انسان و ماشین کنترل می شود. The amount of the drinks in the storage tank can be controlled automatically. میزان نوشیدنی های موجود در مخزن ذخیره سازی به صورت خودکار قابل کنترل است. The filling and capping will be stopped automatically when there is no bottle. در صورت عدم وجود بطری ، پر و بسته شدن به طور خودکار متوقف می شود. When bottles are cramped wrongly or when caps are not available, the machine can be stopped automatically. وقتی بطری ها به اشتباه اشتباه گرفتند یا وقتی درپوش در دسترس نیست ، می توان دستگاه را بطور خودکار متوقف کرد.

1. این خط دستگاه پر کننده گازدار شامل حلقه پر کردن حلقه منبلاک 3 در 1 دستگاه ، تونل هشدار دهنده ، خشک کن بطری (چاقوی هوا) ، دستگاه برچسب زدن آستین کوچک اتوماتیک ، تونل کوچک کردن بخار ، چاپگر جت جوهر ، دستگاه بسته بندی بسته بندی کوچک کننده فیلم و غیره

2. ظرفیت بطری: 500 میلی لیتر

3. سرعت پر کردن: 3500 bph.

ویژگی :

1. Except the down framework, the transmission parts and some parts that must be made of special materials. 1. به جز چارچوب پایین ، قطعات انتقال و بعضی از قسمت هایی که باید از مواد مخصوص ساخته شوند. Other spare parts are made of stainless steel 304. سایر قطعات یدکی از استیل 304 ساخته شده است.

2. غلتک از جنس استنلس استیل ساخته شده است ، حلقه آب بندی از مواد EPDM ساخته شده است ، و پلاستیک از UMPE ساخته شده است.

3. گیربکس از جنس استنلس استیل است ، موقعیتی که در آن نگهدارنده تنگنا نیز از جنس استیل ضدزنگ است ، در مقایسه با گیربکس لاستیکی سنتی ، بسیار بهداشتی ، بادوام و بدون قطعات سریع پوشیده است ، قسمت های پیچ تنگنا می تواند از آلودگی توسط گیرنده لاستیکی جلوگیری کند.

4. The gripper equipped with high-efficient spray nozzle, it can develop to any position of inwall of the bottle, and can save rinsing water. 4. گیربکس مجهز به نازل اسپری بسیار کارآمد ، می تواند به هر موقعیتی از تزریق بطری تبدیل شود و آب شستشو را نیز ذخیره می کند. There is a cover above the spray nozzle which can prevent water spilling; در بالای نازل اسپری پوششی وجود دارد که می تواند از ریختن آب جلوگیری کند. and there are regulatory recycle slot and recycle pipes under the nozzles. و شکاف بازیافت نظارتی و لوله های بازیافتی زیر نازل ها وجود دارد.

5- مدت زمان شستشو به مدت 4 ثانیه قابل اطمینان است.

6. با تنظیم ارتفاع قطعات دوار برای انطباق با ارتفاع مختلف بطری

7. انگیزه از سیستم رانده شده در چارچوبی که توسط دنده منتقل می شود ، حاصل می شود.

8- تأمین آب شستشو توسط شیر برقی کنترل می شود
